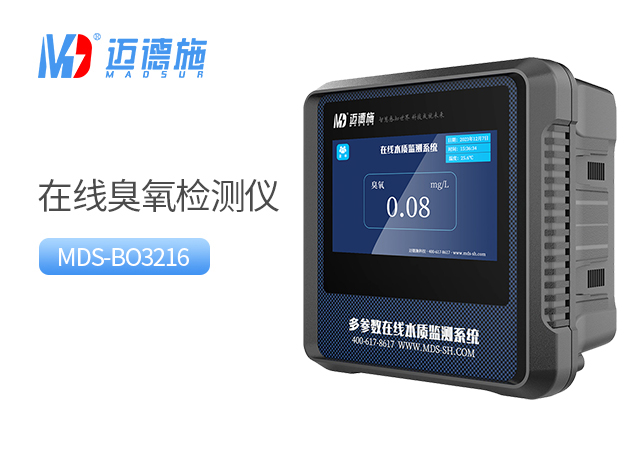

在线臭氧检测仪的原理及构造

在线臭氧检测仪是环境监测、工业生产、水处理等领域的核心检测设备，主要用于实时、连续监测空气中或水体中臭氧的含量，为安全管控、工艺优化、环保达标提供可靠数据支撑。臭氧作为一种强氧化性物质，浓度过高会对人体健康、生态环境和生产设备造成危害，浓度过低则无法满足消毒、氧化等工艺需求。

一、工作原理

在线臭氧检测仪的工作核心是通过特定检测方式，捕捉臭氧的特征属性并转化为可读取的检测数据，其工作逻辑围绕“识别-转化-输出”展开，依托核心检测原理实现精准、实时监测，不同检测原理的核心逻辑一致，仅识别臭氧的方式存在差异。

在线臭氧检测仪主要采用两种主流检测原理，均能实现臭氧浓度的快速检测。其中一种是光学检测原理，利用臭氧对特定波长光线的吸收特性实现检测，设备内置光源发射特定波长的光线，当光线穿过含有臭氧的检测区域时，臭氧会吸收部分光线，光线的吸收程度与臭氧浓度呈对应关系，设备通过内置的信号处理模块，捕捉光线强度变化并转化为数字数据，快速输出臭氧浓度值。

另一种是电化学检测原理，依托臭氧的强氧化性开展检测，设备核心检测部件与臭氧接触后，臭氧会在部件表面发生氧化还原反应，反应过程中产生微弱的电信号，电信号的强弱与臭氧浓度密切相关，经过信号放大、处理后，转化为直观的检测数据，实现臭氧浓度的实时监测。

无论采用哪种检测原理，在线臭氧检测仪都具备实时响应、稳定可靠的特点，能快速捕捉臭氧浓度的细微变化，及时反馈检测结果。设备内置的校准模块，可有效修正检测偏差，确保检测数据的准确性，适配不同场景的监测需求，为安全管控和工艺优化提供有力支撑。

二、设备构造

在线臭氧检测仪的构造围绕检测功能展开，由多个核心部件协同工作，形成完整的检测系统，各部件分工明确、相互配合，确保设备稳定运行和检测精准，整体构造简洁且针对性强，适配不同的安装和监测场景。

1、检测模块

检测模块是在线臭氧检测仪的核心部件，直接负责捕捉臭氧浓度并转化为原始信号，是实现检测功能的关键。不同检测原理的设备，检测模块的结构略有差异，但核心功能一致。

光学检测原理的设备，检测模块包含光源、检测池和光信号接收器，光源发射特定波长光线，检测池用于容纳待检测气体或水体，光信号接收器捕捉穿过检测池后的光线强度，将光信号转化为电信号。电化学检测原理的设备，检测模块包含工作电极、辅助电极等，电极与臭氧接触后发生反应，产生微弱电信号，为后续信号处理提供基础。

2、信号处理模块

信号处理模块是设备的“核心中枢”，负责接收检测模块传输的原始电信号，对信号进行放大、过滤、转换等处理，将微弱的原始信号转化为可读取、可传输的数字信号，确保检测数据的准确性和稳定性。

该模块内置信号处理芯片，能有效过滤外界干扰信号，减少检测偏差，同时将处理后的数字信号传输至显示模块和数据传输模块，实现检测数据的实时显示和远程传输。部分设备的信号处理模块还具备数据存储功能，可留存一定时间段的检测数据，便于后续追溯和分析。

3、显示与操作模块

显示与操作模块是设备的人机交互核心，便于工作人员查看检测数据、调整设备参数、进行校准操作，操作便捷且直观，降低运维难度。

显示模块主要为显示屏，可实时显示臭氧浓度值、设备运行状态、校准记录等信息，工作人员可直观了解设备运行情况和检测结果。操作模块包含操作按钮或触控面板，可实现设备启动、停机、校准、参数调整等操作，界面设计简洁，便于快速上手操作。

4、采样与进样模块

采样与进样模块负责将待检测的气体或水体引入检测模块，确保检测样品的代表性和稳定性，是保障检测数据准确的基础，适配不同场景的采样需求。

用于空气臭氧监测的设备，采样模块包含采样管路和过滤器，可采集环境中的空气，过滤掉空气中的粉尘、杂质等干扰物质，避免影响检测精度；用于水体臭氧监测的设备，进样模块包含进样管路和预处理部件，可引入水体样品并进行简单预处理，去除悬浮颗粒物等干扰因素，确保检测顺利进行。

5、供电与传输模块

供电与传输模块负责为设备提供稳定电力，同时实现检测数据的传输，保障设备持续稳定运行和数据共享，适配现代化监测需求。

供电模块可接入外部电源，部分设备支持备用电源，避免突发断电导致设备停机、数据丢失。传输模块分为有线传输和无线传输两种方式，可将检测数据实时传输至后台监测平台或终端设备，便于工作人员远程查看、管理检测数据，实现精准管控。

三、总结

在线臭氧检测仪主要通过光学或电化学原理，捕捉臭氧的特征属性并转化为数字检测数据，实现臭氧浓度的实时、精准监测，核心优势是响应快速、数据可靠。其构造由检测模块、信号处理模块、显示与操作模块、采样与进样模块、供电与传输模块组成，各部件协同工作，形成完整的检测系统，确保设备稳定运行和检测精准。了解其工作原理和设备构造，能帮助用户更好地操作、维护设备，精准把控检测数据质量，充分发挥设备在环境监测、工业生产、水处理等领域的监测价值，为安全管控、环保达标和工艺优化提供有力支撑。
