在线比色余氯总氯二氧化氯监测仪是水质消毒效果管控的核心设备，广泛应用于饮用水处理、污水处理、食品加工用水等场景，能实时精准监测水体中余氯、总氯、二氧化氯等消毒相关指标浓度，为消毒工艺优化、水质安全保障提供可靠数据支撑。该设备基于比色分析原理设计，通过模块化结构实现自动化监测流程，以下从工作原理和结构组成两方面展开详细解析。

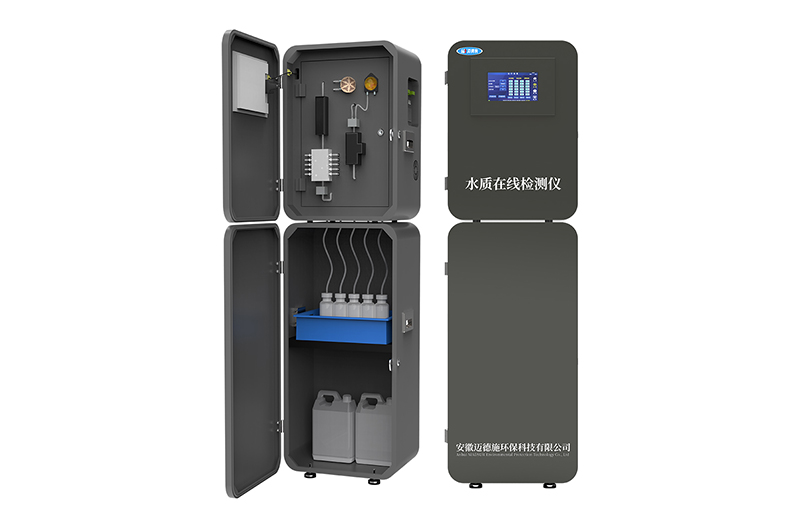

一、核心工作原理 在线比色余氯总氯二氧化氯监测仪的核心工作原理是基于特定化学显色反应与光学比色分析的结合，通过检测反应后溶液的吸光度变化，间接推算出目标指标的浓度。不同指标（余氯、总氯、二氧化氯）需搭配对应的特异性显色试剂，利用试剂与目标物质的专属化学反应生成有色化合物，且在一定范围内，有色化合物的浓度与目标物质浓度呈对应关系，这是实现定量监测的基础。 1、显色反应过程 设备通过采样系统自动采集待监测水样，随后按预设比例向水样中加入对应显色试剂。以余氯监测为例，显色试剂与水样中的余氯发生特异性反应，生成稳定的有色络合物；总氯监测则需通过特定预处理环节破坏氯的结合形态，再与试剂反应显色；二氧化氯监测同样依赖专属试剂，与水样中二氧化氯发生反应生成特征有色物质。整个显色反应过程在设备的反应池中完成，设备会通过温控、搅拌等辅助手段保障反应条件稳定，确保显色效果均匀、可控。 2、光学比色检测过程 显色反应完成后，反应液被送入光学检测单元。光学单元会发射特定波长的光线穿透反应液，有色化合物会对该波长光线产生选择性吸收，未被吸收的光线则被接收端检测。设备通过计算光线穿透反应液前后的强度变化，得到反应液的吸光度值。由于吸光度值与有色化合物浓度（即目标监测指标浓度）存在固定对应关系，设备会依据预设的校准曲线，将吸光度值转化为对应的余氯、总氯或二氧化氯浓度值，完成定量监测。同时，设备会自动进行空白对照校准，消除水样基体、试剂本身等因素对检测结果的干扰，保障数据准确性。 3、自动化循环监测 该设备具备连续自动化监测能力，完成一次检测后，会通过清洗系统对反应池、管路等部件进行冲洗，避免残留反应液污染下一次检测。随后进入下一个监测周期，重复“采样-加药显色-光学检测-数据输出-清洗”的循环流程，实现24小时不间断实时监测。同时，若监测结果超出预设预警阈值，设备会自动触发预警功能，及时提示工作人员关注消毒效果异常。 二、主要结构组成 在线比色余氯总氯二氧化氯监测仪采用模块化设计，各结构单元协同工作实现自动化监测，核心结构主要包括采样与进样系统、试剂存储与加药系统、反应系统、光学检测系统、控制系统及辅助系统，各模块功能明确、衔接紧密。 1、采样与进样系统 该系统是设备获取待监测水样的核心环节，主要由采样泵、采样管路、过滤器、电磁阀等部件组成。采样泵负责抽取水样，过滤器可去除水样中的悬浮物、杂质等，避免堵塞管路或污染后续反应系统；电磁阀通过控制系统调控，实现采样量的精准控制和管路切换，确保每次采样体积一致，为检测精度稳定提供基础。部分设备还具备水样预处理功能，可针对复杂水质样品进行过滤、恒温等处理，提升监测适应性。 2、试剂存储与加药系统 该系统负责显色试剂的存储与精准投加，主要包括试剂瓶、加药泵、管路及阀门等部件。试剂瓶按监测指标分类存储对应显色试剂，部分设备配备试剂液位监测功能，当试剂不足时自动报警提示补充；加药泵受控制系统指令控制，按预设比例向水样中精准投加试剂，投加量的稳定性直接影响显色反应效果，因此加药泵需具备良好的计量精度；管路与阀门则实现试剂的输送与管路切换，避免不同试剂交叉污染。 3、反应系统 反应系统是完成显色反应的关键场所，核心部件为反应池，同时配备搅拌装置、温控装置等辅助部件。反应池材质具备耐腐蚀、不易吸附的特性，避免与试剂或水样发生反应影响监测结果；搅拌装置可使水样与试剂充分混合，确保显色反应均匀彻底；温控装置则维持反应池内温度稳定，因为温度变化可能影响反应速率和显色效果，通过温控保障反应条件一致，提升检测数据的重复性。 4、光学检测系统 光学检测系统是实现吸光度检测的核心单元，主要由光源、单色器、比色皿、光检测器等部件组成。光源负责发射稳定的光线，单色器将光源发出的复合光分解为特定波长的单色光（适配不同显色化合物的吸收特性）；比色皿用于盛装反应液，光线穿透比色皿中的反应液后被光检测器接收；光检测器将光信号转化为电信号，并传输至控制系统进行处理，最终转化为吸光度值和对应的浓度值。该系统需具备良好的光学稳定性，避免光线强度波动影响检测精度。 5、控制系统与辅助系统 控制系统是设备的“核心大脑”，由微处理器、触摸屏、数据存储与传输模块等组成。微处理器负责统筹控制各系统运行，如采样时机、加药剂量、反应时间、检测流程等；触摸屏为操作人员提供人机交互界面，可进行参数设置、数据查看、故障排查等操作；数据存储与传输模块可存储历史监测数据，并通过无线或有线方式将实时数据上传至后端监控平台，方便远程管控。辅助系统包括供电系统、清洗系统、报警系统等，供电系统保障设备持续运行，清洗系统负责检测后的管路和反应池清洁，报警系统则在设备故障、试剂不足、指标超标时及时预警。 三、结论 在线比色余氯总氯二氧化氯监测仪基于“显色反应+光学比色”的核心原理，通过模块化的结构设计，实现了水样采集、试剂投加、反应控制、光学检测到数据输出的全自动化流程。其工作原理科学可靠，能精准捕捉目标消毒指标浓度变化；结构设计紧凑合理，各模块协同保障监测的连续性、稳定性与准确性。该设备的应用大幅提升了水质消毒效果监测的效率与精准度，为饮用水安全、污水处理达标排放等提供了有力技术支撑，在水质安全管控体系中发挥着不可替代的作用。
|
