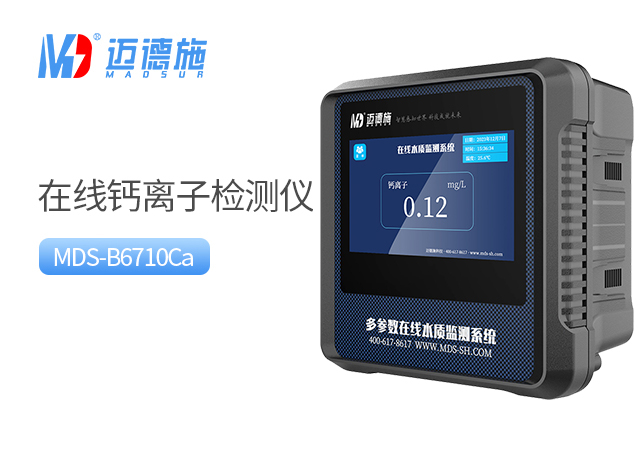

在线钙离子检测仪的核心结构组成

在线钙离子检测仪通过特定检测原理实时监测水体中钙离子浓度，广泛应用于饮用水处理、工业循环水、环保监测等场景，其稳定运行依赖于各核心结构的协同工作。设备整体可划分为采样预处理模块、检测模块、数据处理与控制模块、辅助支撑模块四大类，各模块功能明确、相互配合，共同实现钙离子浓度的精准监测。以下详解各核心结构的组成与作用。

一、采样预处理模块

采样预处理模块是设备获取合格水样的“第一道关卡”，核心作用是去除水样中的干扰物质、稳定水样状态，确保后续检测不受杂质影响，主要由采样单元、过滤单元、恒温单元三部分组成：

采样单元负责采集水体样本，核心部件为采样泵与采样管路。采样泵需具备稳定的抽吸力，能根据检测频率（如每小时1次、实时连续采样）调节抽水速率，避免因流速过快导致水样中气泡过多，或流速过慢影响检测效率；采样管路多采用耐腐蚀材质（如PTFE、316不锈钢），防止管路被水体中的化学物质腐蚀，同时避免管路材质溶出杂质污染水样，管路末端通常配备采样口保护罩，防止大体积杂物（如石块、纤维）进入。

过滤单元用于去除水样中的悬浮物与颗粒物，核心部件为滤网与反冲洗装置。滤网孔径根据水体特性选择（通常为几微米至几十微米），可拦截泥沙、藻类、微生物絮体等杂质，防止其堵塞后续检测管路或附着在检测元件表面，影响检测精度；反冲洗装置定期通过高压清水或压缩空气冲洗滤网，清除滤网表面堆积的杂质，避免滤网堵塞导致采样中断，部分设备还具备滤网堵塞报警功能，提醒及时更换或清理。

恒温单元用于稳定水样温度，核心部件为温控器与加热/冷却组件。钙离子检测过程对温度敏感，水样温度波动易导致检测元件响应偏差、试剂反应效率变化，恒温单元可将水样温度调节至设备适配的检测温度范围（如20-25℃），通过加热片升温或半导体冷却器降温，配合温度传感器实时监测水温，确保水样温度稳定，减少温度干扰对检测结果的影响。

二、检测模块

检测模块是在线钙离子检测仪的“核心检测中枢”，通过特定原理将水样中钙离子浓度转化为可量化的电信号或光学信号，主流检测原理为离子选择电极法与分光光度法，对应结构组成略有差异，但均包含反应单元与信号采集单元：

若采用离子选择电极法，反应单元核心为钙离子选择电极与参比电极。钙离子选择电极表面涂覆对钙离子敏感的膜材料，能选择性响应水样中的钙离子，产生与浓度相关的电位信号；参比电极提供稳定的基准电位，通过两者电位差反映钙离子浓度变化，电极通常浸泡在专用电解液中，确保响应稳定性。反应单元还配备搅拌组件，轻微搅拌水样使钙离子分布均匀，避免局部浓度差异导致检测误差。

若采用分光光度法，反应单元核心为比色管/比色池与试剂添加组件。试剂添加组件通过蠕动泵精准定量添加显色试剂（如钙指示剂、缓冲溶液），显色试剂与水样中的钙离子反应生成特定颜色的络合物，颜色深浅与钙离子浓度正相关；比色管/比色池需具备良好的透光性（如石英材质），确保光线均匀透过反应后的水样，同时避免材质与试剂发生化学反应。

信号采集单元负责将检测信号转化为电信号，核心部件为信号放大器与检测器。离子选择电极法中，检测器（如电位计）采集电极产生的电位信号，经信号放大器放大后传输至数据处理模块；分光光度法中，检测器（如光电二极管、光谱仪）采集透过比色池的光信号（如特定波长的吸光度），同样经放大处理后传输，信号采集单元需具备高灵敏度，能捕捉微弱的信号变化，确保检测精度。

三、数据处理与控制模块

数据处理与控制模块是设备的“大脑”，负责分析检测信号、控制各模块运行、输出监测结果，核心由数据处理单元、控制单元、通讯与显示单元组成：

数据处理单元核心为嵌入式芯片或微处理器，能接收信号采集单元传输的电信号，通过预设算法（如校准曲线法、线性回归法）将信号值换算为钙离子浓度值，同时过滤异常数据（如因气泡、杂质导致的瞬时波动值），确保数据可靠。部分设备还具备数据存储功能，可保存历史监测数据（如近1个月、3个月的浓度记录），便于后续查询与趋势分析。

控制单元核心为PLC（可编程逻辑控制器）或控制电路板，根据预设程序或用户指令，控制各模块协同运行：如控制采样泵的启停与流速、调节恒温单元的温度、触发试剂添加组件的加样动作、启动反冲洗装置等。当检测数据超出预设阈值（如钙离子浓度过高或过低）时，控制单元还能触发报警机制（如声光报警、远程推送预警信息），或联动外部设备（如加药泵、阀门）进行调控，形成“监测-管控”闭环。

通讯与显示单元负责数据输出与人机交互，显示单元通常为触控屏或液晶屏，直观展示实时钙离子浓度、设备运行状态（如采样中、检测中、故障报警）、历史数据趋势图；通讯单元支持无线（如4G、NB-IoT）或有线（如以太网、RS485）传输，能将监测数据实时上传至远程监控平台（如环保部门监管系统、企业中控系统），同时支持远程接收控制指令（如调整检测频率、修改报警阈值），实现远程运维。

四、辅助支撑模块

辅助支撑模块虽不直接参与检测，但为设备运行提供基础保障，核心包括供电单元、外壳防护单元、维护辅助单元：

供电单元负责为设备提供稳定电源，核心部件为电源适配器、备用电池（部分便携式/户外设备）与稳压模块。电源适配器将市电转换为设备适配的电压电流，稳压模块确保供电电压稳定，避免因电压波动损坏电路元件；户外或断电频繁场景中，备用电池可在断电时临时供电，防止数据丢失或设备异常停机。

外壳防护单元用于保护内部结构，核心为设备外壳与密封组件。外壳多采用耐腐蚀、抗冲击的材质（如ABS工程塑料、不锈钢），户外使用的设备需具备防水防尘功能（如IP65及以上防护等级），防止雨水、灰尘侵入内部电路；密封组件（如密封圈、密封胶）用于采样管路接口、试剂罐接口、外壳缝隙等部位，避免水样、试剂泄漏污染设备或环境。

维护辅助单元便于设备日常维护，核心包括耗材更换接口、校准接口与故障诊断组件。耗材更换接口（如滤网更换口、试剂罐加注口）设计为便捷拆卸式，无需拆解设备即可更换滤网、补充试剂；校准接口支持接入标准溶液，方便定期校准设备（如单点校准、多点校准），确保检测精度；故障诊断组件能实时监测各模块状态，当出现故障（如采样泵故障、电极失效）时，通过指示灯或显示屏提示故障类型，便于快速排查维修。

五、总结

在线钙离子检测仪的核心结构围绕“采样-检测-分析-管控”的逻辑设计，采样预处理模块保障水样质量，检测模块实现浓度检测，数据处理与控制模块完成信号分析与设备调控，辅助支撑模块确保长期稳定运行。各模块协同工作，既保证了钙离子浓度监测的精准性与实时性，又提升了设备的易用性与运维便利性，为饮用水安全、工业生产质控、环境监测等场景提供可靠的技术支撑。
