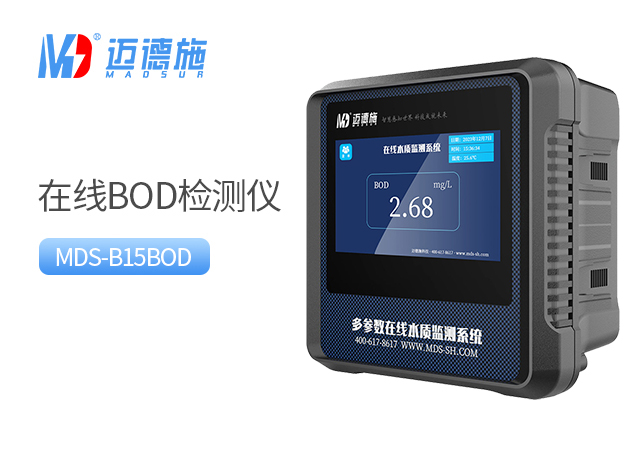

在线BOD检测仪的结构组成解析

BOD是衡量水体中有机污染物含量的重要指标，反映了水体受有机物污染的程度。在线BOD检测仪通过自动化检测流程，实现了对水体BOD浓度的实时监测，具有高效、准确、连续等优点。了解其结构组成，有助于更好地使用和维护该设备。

一、采样单元

采样单元是在线BOD检测仪的重要组成部分，负责从待测水体中采集具有代表性的水样。它通常由采样泵、采样管路和采样过滤器等部件组成。

采样泵是采样单元的动力来源，通过产生负压将水样从水体中抽取出来。采样泵的性能直接影响采样的稳定性和准确性，需要具备合适的流量和压力，以确保能够持续、稳定地采集水样。

采样管路连接采样泵和水样采集点，将水样输送到检测仪内部。为了防止水样在管路中残留和变质，采样管路一般采用耐腐蚀、易清洗的材料制成，并且设计有合理的坡度和清洗接口，便于定期清洗和维护。

采样过滤器安装在采样管路中，用于过滤水样中的悬浮物和颗粒杂质，防止这些杂质进入后续的反应和检测单元，影响检测结果的准确性。过滤器的孔径大小需要根据实际水样情况进行选择，既要能够有效过滤杂质，又不能对水样中的溶解性有机物造成过多损失。

二、反应单元

反应单元是进行BOD检测的核心场所，模拟了自然水体中微生物对有机物的降解过程。它主要由反应容器、微生物培养系统和搅拌装置等组成。

反应容器是微生物降解有机物的场所，一般采用耐腐蚀、透明的材料制成，便于观察反应过程。反应容器的体积和形状需要经过精心设计，以确保微生物有足够的生长空间和良好的反应条件。

微生物培养系统为微生物提供适宜的生长环境，包括营养物质、温度控制和pH调节等。营养物质是微生物生长和降解有机物所必需的，通常根据微生物的种类和生长需求进行配制。温度控制装置可以保持反应容器内的温度稳定，一般在微生物的最适生长温度范围内。pH调节装置则用于维持反应体系的酸碱度，确保微生物能够正常发挥作用。

搅拌装置用于使反应容器内的水样和微生物充分混合，提高反应效率。搅拌速度需要适中，既不能过快导致微生物受损，也不能过慢影响反应的均匀性。

三、检测单元

检测单元用于测量反应过程中消耗的溶解氧量，从而计算出BOD浓度。常见的检测方法有电化学法和光学法等。

电化学法检测单元一般采用溶解氧电极，通过测量电极在反应前后的电位变化来确定溶解氧的浓度。溶解氧电极由敏感膜、内电极和外电极等组成，敏感膜对溶解氧具有选择性透过作用，能够将溶解氧的浓度转化为电信号。

光学法检测单元则是利用荧光或吸光度等光学原理来测量溶解氧浓度。例如，荧光法溶解氧传感器通过激发荧光物质产生荧光，荧光强度与溶解氧浓度成反比关系，从而实现对溶解氧的测量。

四、数据处理与传输单元

数据处理与传输单元负责对检测单元采集到的数据进行处理和分析，并将结果传输到上位机或监控中心。它包括数据采集模块、数据处理模块和通信模块等。

数据采集模块负责采集检测单元输出的电信号或光信号，并将其转换为数字信号。数据处理模块对采集到的数据进行计算和分析，根据预先设定的算法计算出BOD浓度。通信模块则将处理后的数据通过有线或无线方式传输到上位机或监控中心，实现远程监测和数据共享。

五、辅助单元

辅助单元包括电源模块、清洗模块和外壳等。电源模块为整个检测仪提供稳定的电力供应，确保各单元能够正常运行。清洗模块用于定期对采样单元、反应单元和检测单元进行清洗，防止杂质积累影响检测结果。外壳则起到保护和固定各单元的作用，同时具有一定的防水、防尘和防腐蚀性能。

六、结论

在线BOD检测仪的结构组成复杂而精密，各单元之间相互协作，共同完成了对水体BOD浓度的实时监测。了解其结构组成，有助于操作人员更好地使用和维护设备，确保检测结果的准确性和可靠性，为水环境管理和保护提供有力的技术支持。
