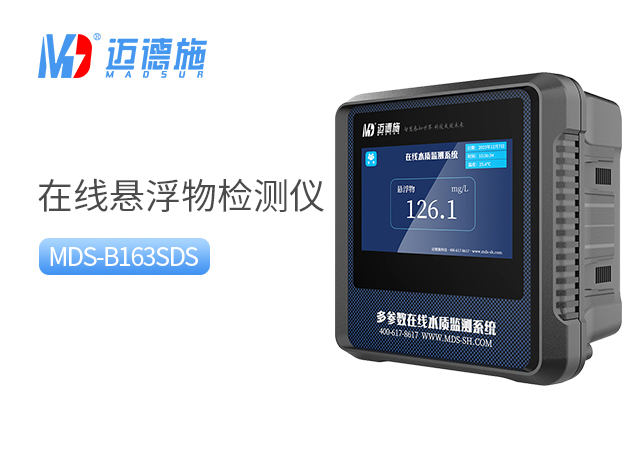

悬浮物是指悬浮在水中的固体物质，包括不溶于水的无机物、有机物及泥砂、黏土、微生物等。其含量是衡量水质的重要指标之一，直接关系到水体的透明度、浊度以及生态环境的健康。在线悬浮物检测仪的出现，为实时监测水体中悬浮物含量提供了便捷、高效的手段，广泛应用于污水处理厂、自来水厂、河流湖泊监测等场景。本文深入剖析在线悬浮物检测仪的结构组成，并详细阐述其工作原理，旨在为相关技术人员和使用者提供全面的知识参考，助力更好地理解和应用该设备。 一、在线悬浮物检测仪的结构组成 1、传感器部分 传感器是在线悬浮物检测仪的核心部件，负责直接感知水体中悬浮物的信息并将其转化为电信号。常见的传感器类型有光学传感器和超声波传感器。 （1）光学传感器 ①光源：通常采用特定波长的发光二极管（LED）或激光二极管作为光源。不同波长的光对悬浮物的散射和吸收特性不同，选择合适波长的光源可以提高测量的准确性和灵敏度。例如，近红外光在某些应用场景中能够有效减少水中其他物质的干扰。 ②光接收器：用于接收经过水体散射或透射后的光信号。常见的光接收器有光电二极管和光电倍增管等，它们能够将光信号转换为电信号，其输出信号的强度与水体中悬浮物的含量相关。 ③光学窗口：光学窗口位于传感器与水体接触的部分，起到保护内部光学元件的作用，同时允许光线顺利通过。它需要具备良好的光学性能和耐腐蚀性，以确保长期稳定的测量。 （2）超声波传感器 ①超声波发射器：产生特定频率的超声波信号，并将其发射到水体中。超声波在传播过程中遇到悬浮物会发生反射和散射。 ②超声波接收器：接收反射回来的超声波信号，通过分析反射信号的强度、时间等参数，计算出悬浮物的含量。超声波传感器具有不受水体颜色和透明度影响的优点，适用于一些光学方法难以准确测量的场合。 2、信号处理单元 信号处理单元对传感器输出的微弱电信号进行放大、滤波、数字化等处理，以提高信号的质量和稳定性。 （1）放大电路：将传感器输出的微弱电信号放大到合适的幅度，以便后续电路进行处理。放大电路需要具备低噪声、高增益和良好的线性度，以确保信号的准确放大。 （2）滤波电路：用于滤除信号中的噪声和干扰成分，提高信号的信噪比。常见的滤波电路有低通滤波器、高通滤波器和带通滤波器等，根据实际需求选择合适的滤波方式。 （3）模数转换器（ADC）：将模拟电信号转换为数字信号，以便计算机或微处理器进行处理和分析。ADC的分辨率和转换速度直接影响测量的精度和实时性。
3、显示与控制单元 显示与控制单元为用户提供操作界面和测量结果的显示，同时实现对检测仪的控制和参数设置。 （1）显示屏：通常采用液晶显示屏（LCD）或有机发光二极管显示屏（OLED），用于显示测量值、单位、日期时间、报警信息等内容。显示屏需要具备高清晰度、宽视角和低功耗等特点。 （2）按键或触摸屏：用户通过按键或触摸屏输入指令，进行参数设置、校准、查询历史数据等操作。按键或触摸屏的设计应简洁易用，方便用户操作。 （3）微处理器：作为检测仪的控制核心，微处理器负责接收和处理传感器信号，执行控制程序，实现测量、显示、报警等功能。微处理器需要具备较强的计算能力和稳定性。 4、通信单元 通信单元用于将检测仪测量的数据传输到上位机或监控系统，实现远程监测和数据共享。 （1）有线通信接口：常见的有线通信接口有RS - 232、RS - 485、以太网接口等。RS - 232接口适用于短距离通信，RS - 485接口具有较好的抗干扰能力和长距离传输能力，以太网接口则可实现高速数据传输和远程网络访问。 （2）无线通信模块：如Wi - Fi、蓝牙、ZigBee、GPRS/3G/4G等无线通信技术，使得检测仪无需布线即可实现数据的远程传输，方便在野外或布线困难的场合使用。 5、外壳与防护结构 外壳与防护结构为检测仪的内部部件提供保护，防止外界环境因素对设备造成损坏。 （1）外壳材料：通常采用耐腐蚀、防水、防尘的材料，如不锈钢、工程塑料等。外壳需要具备良好的密封性，以防止水分、灰尘等进入设备内部。 （2）防护等级：根据不同的应用场景，检测仪具有不同的防护等级（IP等级）。较高的防护等级能够保证设备在恶劣的环境条件下正常工作，如在水下、潮湿或多尘的环境中使用。 二、在线悬浮物检测仪的工作原理 1、光学法原理 光学法是基于光在水中的散射和吸收特性来测量悬浮物含量的。当一束平行光照射到含有悬浮物的水体时，悬浮物颗粒会对光产生散射和吸收作用。散射光的强度与悬浮物的浓度、颗粒大小和形状等因素有关。 传感器中的光源发出特定波长的光，光线穿过水体后，部分光被悬浮物颗粒散射，散射光被光接收器接收。光接收器将接收到的光信号转换为电信号，经过信号处理单元放大、滤波和数字化处理后，微处理器根据预先设定的算法将电信号转换为悬浮物浓度值。例如，在米氏散射理论中，散射光强度与悬浮物浓度在一定范围内呈线性关系，通过测量散射光强度即可计算出悬浮物的含量。 2、超声波法原理 超声波法是利用超声波在介质中的传播特性来测量悬浮物含量的。超声波发射器向水体中发射超声波，超声波在传播过程中遇到悬浮物颗粒会发生反射和散射。 超声波接收器接收反射回来的超声波信号，通过测量超声波从发射到接收的时间间隔（即回波时间）以及反射信号的强度等参数，可以计算出悬浮物的浓度。当悬浮物浓度增加时，超声波在传播过程中的衰减会增大，回波时间也会发生变化。微处理器根据这些变化，结合相应的算法，将物理信号转换为悬浮物浓度值。 三、结论 在线悬浮物检测仪通过其独特的结构组成和科学的工作原理，实现了对水体中悬浮物含量的实时、准确测量。其传感器、信号处理、显示与控制、通信以及外壳防护等结构部分相互协作，确保了设备的稳定运行和测量精度。而光学法和超声波法两种工作原理则为不同应用场景提供了灵活的选择。
|
